Аббревиатуры для обозначения сечения кабеля "ож", "мн", "ок" или "ос".

При выборе медных и алюминиевых кабелей в соответствии с ГОСТ Р 53769-2010 важно учитывать особенности маркировки. Для обозначения сечения кабеля часто применяются аббревиатуры "ож", "мн", "ок" или "ос", а при большом сечении - "мс". Эти обозначения имеют свои технические значения и помогают правильно определить характеристики кабеля.

Согласно упомянутому стандарту, кабели с пластмассовой изоляцией для номинальных напряжений 0,66 - 1 кВ и 3 кВ обязаны содержать дополнительные буквенные обозначения, определяющие конструкцию жил. Это позволяет идентифицировать и корректно использовать кабельную продукцию в соответствии с ее назначением и техническими требованиями.

Помимо основной маркировки сечения и конструкции кабеля, важно также учитывать индивидуальные особенности каждого типа кабеля, чтобы обеспечить безопасность и эффективность его использования в различных условиях эксплуатации. Внимательное соблюдение стандартов и правил маркировки кабелей позволит избежать ошибок при их установке и обеспечит надежную работу электрооборудования.
Зачем важно различать аббревиатуры при выборе проводов для электрических цепей? Давайте рассмотрим некоторые ключевые моменты.

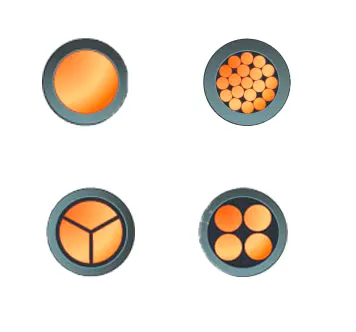

- Использование аббревиатуры "ож" указывает на одножильное исполнение кабеля, где проводник состоит из одной токопроводящей жилы.
- Аббревиатура "мн" или "мж" означает многожильное исполнение, где используются несколько перекрученных между собой жил с единой изоляцией.

Кроме того, существуют аббревиатуры, связанные с формой проводов:

- "ок" используется при обозначении однопроволочной круглой жилы.
- "мк" при обозначении многопроволочной круглой жилы.
- "ос" и "мс" обозначают секторную жилу.

Теперь давайте вернемся к вопросу о многожильном исполнении проводов. Он широко применяется из-за следующих преимуществ:

- Увеличение гибкости провода, что делает его удобным в установке и использовании.
- Улучшенная способность к изгибам без повреждений жилы.
- Более равномерное распределение тока по проводу, что способствует снижению нагрева.

Таким образом, выбор между одно- и многожильным проводом зависит от конкретных требований и условий эксплуатации.
Кабели с многожильным исполнением пользуются популярностью из-за своей повышенной электропроводимости при минимальном нагреве токопроводящей жилы. Это делает их привлекательными для использования в различных электрических цепях. Однако стоимость таких кабелей выше по сравнению с одножильными аналогами.

Следует учитывать, что кабели с многопроволочными жилами имеют ограничения по эксплуатации в высокочастотных электрических цепях, что следует учитывать при выборе кабельной продукции.

Помимо этого, в маркировке кабелей могут присутствовать значки (n) или (n,pe), которые несут важную информацию о составе жил. Например, (n) обозначает нулевую жилу с изоляцией синего (голубого) цвета, в то время как (n,pe) указывает на наличие заземляющей жилы с изоляцией желто-зеленого цвета. Эти маркировки помогают электрикам правильно подключать кабель и обеспечивают безопасность в работе с электричеством.
Однако стоит учитывать, что аббревиатура несет важную информацию не только о номинальном напряжении, но и о других характеристиках кабеля. Например, она указывает на тип изоляции, количество жил, материал проводника и даже особенности эксплуатации. Чем глубже вы погружаетесь в мир кабельной продукции, тем больше секретов скрывается за каждой аббревиатурой.

Кроме того, понимание аббревиатур поможет вам правильно выбирать кабель для конкретных задач и обеспечивать безопасное и эффективное использование электрических сетей. Важно не пренебрегать даже самыми мельчайшими деталями, чтобы избежать непредвиденных ситуаций и обеспечить надежную работу оборудования.
