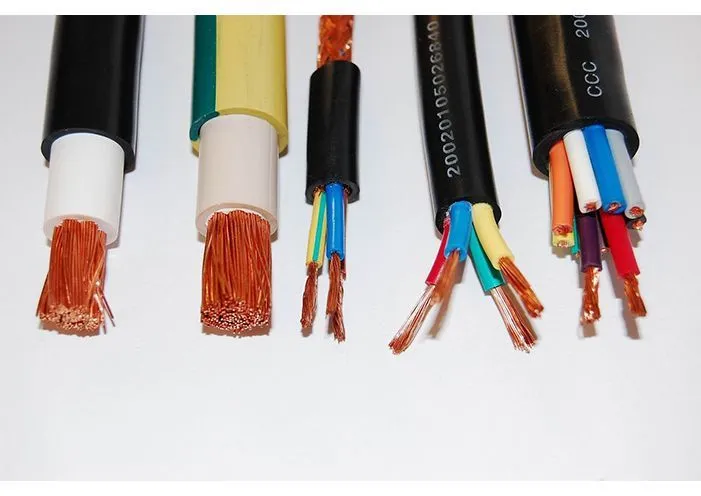

Наиболее распространенные виды медного кабеля

Ассортиментный перечень медных кабелей достаточно разнообразен и представлен следующими наименованиями: силовые, контрольные, монтажные кабели, кабели управления, связи, нагревательные, оптические, подвижного состава и так далее. Рассмотрим наиболее распространенные из них.

Силовые кабели

Предназначаются для стационарного использования. Применяются для прокладки магистральных электросетей. Частота переменного тока – 50 Гц, напряжение не должно превышать 500 кВ. Силовые кабели могут использоваться для подключения распредустройств, трансформаторных подстанций. Некоторые типы силовых кабелей допускается использовать при монтаже контактной сети железнодорожного и общественного транспорта (в частности, электротранспорта).

Силовой кабель также может применяться при подключении разнообразного производственного оборудования, прокладки розеток и освещения на общественных объектах и сооружениях. Гибкий силовой кабель используется при подключении агрегатов передвижного типа, в т.ч. в шахтах.

В соответствии с ГОСТ допускается эксплуатировать данный вид кабеля в любых климатических условиях и районах. Разрешенная температура эксплуатации варьируется от -65^оС до +200^оС. Монтаж силового кабеля выполняется внутри и снаружи помещений (без дополнительной защиты от влаги и ультрафиолета), в том числе под землей. В зависимости от типа может использоваться даже на взрывоопасных объектах,

Контрольные кабели

Предназначены для подключения распредустройств, КИПов, соединения разнообразной электроаппаратуры между собой в условиях улицы и внутри помещений. Основные требования к подключению: допустимая частота тока не более 100 Гц, переменное напряжение – не выше 0,66 кВ. Помимо этого, контрольные кабели могут использоваться для подключения электрических установок постоянного тока, рабочее напряжение которых не превышает 1 кВ.

Контрольный кабель подходит для монтажа в любых климатических условиях, в том числе в зонах с экстремально жаркими погодными условиями. Прокладка кабеля выполняется в любых помещениях, в том числе допускается прокладка в туннелях, колодцах без дополнительной защиты от воздействия агрессивных факторов окружающей среды. Рабочая температура варьируется от минус 60^оС до плюс 50°C.

Кабель управления

Предназначены для соединения в цепях контроля и управления механизмов с различными датчиками. Используются в соединениях коммуникации в электроаппаратуре, а также для передачи слаботочных сигналов в КИПах. Основные требования к подключению: частота переменного тока – до 3 МГц, напряжение – 127-1000 В (постоянное напряжение может быть до 1400 В).

Прокладка кабеля управления может осуществляться внутри и снаружи помещений. В условиях улицы не требуется дополнительной защиты от воздействия влаги, пыли и солнечного света. Данный тип кабеля может использоваться в зонах с высоким риском взрыво- и пожарной опасности. Эксплуатационная температура с широким диапазоном – от -70^оС до +200°C.

Монтажный кабель

Монтажный кабель используется для подключения распределительных щитков, отдельных коммутационных элементов и блоков, агрегатов разного назначения, а также подключения аппаратуры, блоков, агрегатов между собой.

Допустимая частота эксплуатации составляет 50Гц (при слаботочных сигналах частота может доходить до 10МГц, если необходимо подключать к измерительным либо контрольным приборам различные датчики). Максимально допустимое напряжение не должно превышать 600В (в цепи постоянного тока данный показатель может доходить до 1000В).

Эксплуатационный диапазон температур варьируется от минус 60^оС до плюс 250^оС и зависит от марки кабеля. Монтаж кабеля осуществляется как внутри, так и снаружи помещений, а также в зонах с повышенной взрывоопасностью. Допускается выполнять монтаж кабеля в условиях улицы, однако потребуется использование специальных защитных коробов для предотвращения попадания влаги и ультрафиолетового излучения.

Кабели связи

В данную подкатегорию входят кабели, применяющиеся для подключения линий телефонной связи, в том числе АТС и МТС, создания абонентских ответвлений. Допустимый температурный диапазон эксплуатации от -50^оС до +60^оC. Прокладку кабелей этой группы разрешается выполнять в коллекторах, тоннелях и других сооружениях, внутри помещений и на открытом воздухе. Возможно использование некоторых типов кабелей связи при прокладке проводки внутри горных выработок, в т.ч., на тех объектах, которые относятся к категории опасных.

Нагревательные кабели применяются для подключения основного/дополнительного отопления жилых и нежилых объектов, кровельных и водосточных систем, а также организации так называемых систем антиобледенения.

Нагревательный кабель предназначается для эксплуатации в умеренных и холодных климатических условиях, могут прокладываться под любым напольным покрытием, а также в кирпичных, цементно-бетонных стяжках. Допускается монтаж вне жилых и производственных объектов, то есть на улице.
