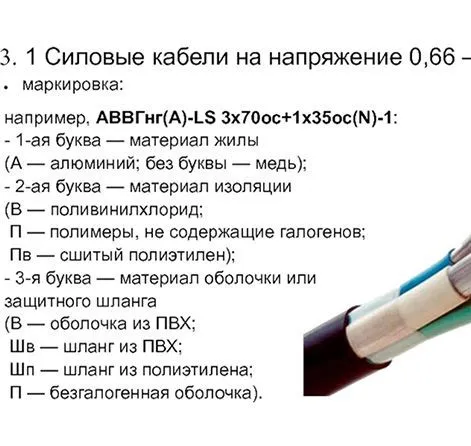

Маркировка электропроводов и кабелей: памятка пользователю

Все типы электропроводов и кабелей маркируются в соответствии с ГОСТ буквенными символами и числовыми значениями.
Буквами обозначаются сведения о материалах, которые были использованы в производстве конструктивной составляющей кабеля/провода, а также указывают на наличие компонентов, входящих в состав.
Числами обозначаются два показателя: количество жил, через которые проходит ток, а также площадь их сечения.

Важно!
Нередко в одном кабеле может быть сразу несколько жил с разным сечением каждая. В этом случае сечение жил и их количество прописывается через символ «+».

Варианты конструктивного исполнения жилы:
ос-однопроволочная секторная токопроводящая жила;
ок-однопроволочная круглая токопроводящая жила;
мс-многопроволочная секторная токопроводящая жила.
мк-многопроволочная круглая токопроводящая жила;
мку-многопроволочная круглая уплотнённая токопроводящая жила.

Расшифровка на примерах

АСБл-10 3х95 ос, где:
А-алюминиевая токопроводящая жила;
С-свинцовая оболочка;
Б-броня из стальных оцинкованных лент;
Л-в подушке под броней имеется слой из лавсановых лент;
10-номинальное напряжение, кВ;
3-количество токопроводящих жил;
95-сечение токопроводящих жил, мм2.
Используется для прокладки проводки в помещениях с высоким риском механического воздействия, поэтому рекомендован для организации электропроводки на промышленных объектах. Не восприимчив к коррозийным процессам, подходит для разных вариантов прокладки, в том числе в грунте.

ВБШвнг(A)-LS 4х16, где:
В-оболочка из поливинилхлоридного пластиката пониженной пожароопасности (ПВХ);
А-алюминиевая токопроводящая жила;
Б-броня из стальных оцинкованных лент;
Шп-защитный шланг (оболочка) из сшитого полиэтилена;
(А) -категория по исполнению в части показателей пожарной безопасности (А – повышенная);
1-номинальное напряжение, кВ;
LS-LowSmoke, с пониженное дымо- и газовыделение;
4-количество токопроводящих жил;
16-сечение токопроводящих жил, мм2.
Подходит для прокладки в грунте. За счет двухступенчатой бронированной оболочки устойчив к коррозии. Широко применяется в энергетической отрасли, в строительстве, при организации электропроводки под землей (в том числе в шахтах). Оптимально подходит для производственных помещений с повышенным уровнем влажности и температуры.

ППГнг(A)-HF 4х25, где:
А-алюминиевая токопроводящая жила;
Пв-изоляция жил из сшитого полиэтилена;
Пу-усиленная оболочка из полиэтилена увеличенной толщины;
2г-два слоя продольной герметизации специальными водоблокирующими лавсановыми лентами;
4-количество токопроводящих жил;
16-сечение токопроводящих жил, мм2;
Пригоден для монтажа и подключения электромагистралей, стационарных распределительных установок. За счет своих высоких показателей защиты может использоваться для прокладки магистралей под водой. Не подходит для прокладки в условиях, где повышен риск механического повреждения. Подойдет для заболоченных мест, с постоянно высокой влажностью грунта и воздуха.

КГ 5х120, где:
КГ-кабель гибкий;
5-количество токопроводящих жил;
120-сечение токопроводящих жил, мм2;

Используется для подключения стационарных объектов, производственных зданий. За счет полноценной защиты может использоваться для прокладки электропроводки в любых условиях, в том числе во влажных грунтах либо шахтах. Достоинство кабеля – в его высокой степени защиты от возгорания, низком показателе горения, поэтому данный вид кабеля допускается использовать в том числе в зонах с высоким риском возгорания и взрывов.

СИП-2-1 3х70+1х70+1х16 мку, где:
С-самонесущий;
И-изолированный;
П-провод;
2-тип конструкции: имеет изолятор нулевой несущей жилы, изготовленный из сшитого полиэтилена;
1-номинальное напряжение, кВ;
3x70-количество (шт.) и сечение основных токопроводящих жил, мм2;
1x70-количество (шт.) и сечение несущих (нулевых) жил, мм2;
1х16-количество (шт.) и сечение дополнительных (вспомогательных) жил, мм2.

Провод предназначен для монтажа электропроводки на магистральных воздушных линиях, на промышленных объектах, а также для электроснабжения населенных пунктов. Может использоваться в районах с чрезмерно высокой влажностью, а также с повышенным содержанием соли в воздушных массах.
